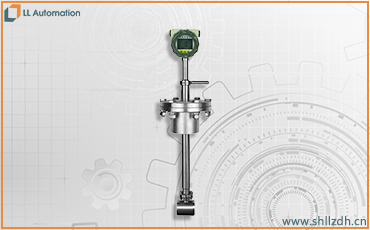

LL-LUCB型插入式渦街流量計
LL-LUCB型插入式渦街流量計主要用于行業工業管道中大口徑氣氣體、液體、蒸汽介質流體的流量測量。采用壓電應力式傳感器,可K性高,可在-20°C ~ +250°C的工作溫度范圍內工作。符合有關規定,在環形截面封閉管道中的流體流量測定一在截面一 點的速度測量法), 采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4 ~ 20mADC電流信號。
技術參數:
公稱通經(mm) |
200~1500 |
儀表材質 |
1Cr18Ni9Ti |
公稱壓力(Mpa) |
PN1.6Mpa;PN2.5Mpa |
被測介質溫度(℃) |
-40~+250℃ |
環境條件 |
溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa |
精度等級 |
示值的±2.5% |
量程比 |
1:10;1:15 |
阻力損失系數 |
Cd<2.6 |
輸出信號 |
傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
供電電源 |
傳感器:、+24VDC |
信號傳輸線 |
KVVP3×0.3(三線制),2×0.3(二線制) |
傳輸距離 |
≤500m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT6 |
防護等級 |
IP65 |
允許振動加速度 |
1.0g |
LL LUCB型插入式渦街流量計主要特點:
1、可測量蒸汽,氣體,液體的體積流量和質量流量;
2、無機械運動部件,測量精度高,結構緊湊維護方便;
3、壓力損失小,量程范圍寬;范圍度達1:25;
4、采用消擾電路和抗振傳感頭;
5、采用消擾電路和抗振傳感頭,使儀表具有抗環境振動性能;
6、可測介質溫度達+250℃;
7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m)。
型號及功能選擇:
|
插入式渦街流量計 |
|||||
代號 |
口徑 |
流量范圍m3/h(飽和蒸汽180℃ ρ=5.157Kg/m3) |
||||
液體 |
氣體 |
|||||
200 |
200mm |
75~750 |
500~5000 |
|||
250 |
250mm |
110~1100 |
800~8000 |
|||
300 |
300mm |
160~1500 |
1560~ |
|||
400 |
400mm |
180~3000 |
2750~ |
|||
500 |
500mm |
300~4500 |
4300~ |
|||
600 |
600mm |
450~6500 |
6100~ |
|||
800 |
800mm |
750~ |
11000~ |
|||
1000 |
1000mm |
1200~ |
17000~ |
|||
>1000 |
|
協議 |
協議 |
|||
|
代號 |
功能1 |
||||
N |
無溫壓補償 |
|||||
Y |
有溫壓補償 |
|||||
|
代號 |
輸出型號 |
||||
F1 |
4-20mA輸出(二線制) |
|||||
F2 |
脈沖 |
|||||
F3 |
RS485通訊接口 |
|||||
F4 |
HART協議 |
|||||
|
代號 |
被測介質 |
||||
J1 |
液體 |
|||||
J2 |
氣體 |
|||||
J3 |
蒸汽 |
|||||
|
代號 |
功能2 |
||||
E |
2.5級 |
|||||
T1 |
常溫 |
|||||
T2 |
高溫 |
|||||
T3 |
蒸汽 |
|||||
P1 |
1.6MPa |
|||||
P2 |
2.5MPa |
|||||
P3 |
4.0MPa |
|||||
D1 |
內部3.6V供電 |
|||||
D2 |
DC24V供電 |
|||||
B1 |
不銹鋼 |
|||||
B2 |
碳鋼 |
|||||
A |
帶球閥 |
安裝步驟:
1.在管道上用氣焊開一個略小于φ100mm 的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利。
2.在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。
3.將球閥及傳感器安裝在焊接好的發蘭上。
4.調節絲杠,使插入深度符合要求( 保證測頭中心軸線和管道中心軸線重合),流體流向需與方向標上的指示箭頭保持一致。
5.均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)。
6.檢查各環節是否完成好,慢慢打開閥門觀察是否有泄漏(需注意人身安全)若有泄露請重復步驟 5、6。
定位尺寸:
口徑(mm) | DN250 | DN300 | DN400 | DN500 | DN600 | DN800-2000 |
L |
60.5
|
58
|
65.5
|
60.5
|
55.5
|
45.5
|
